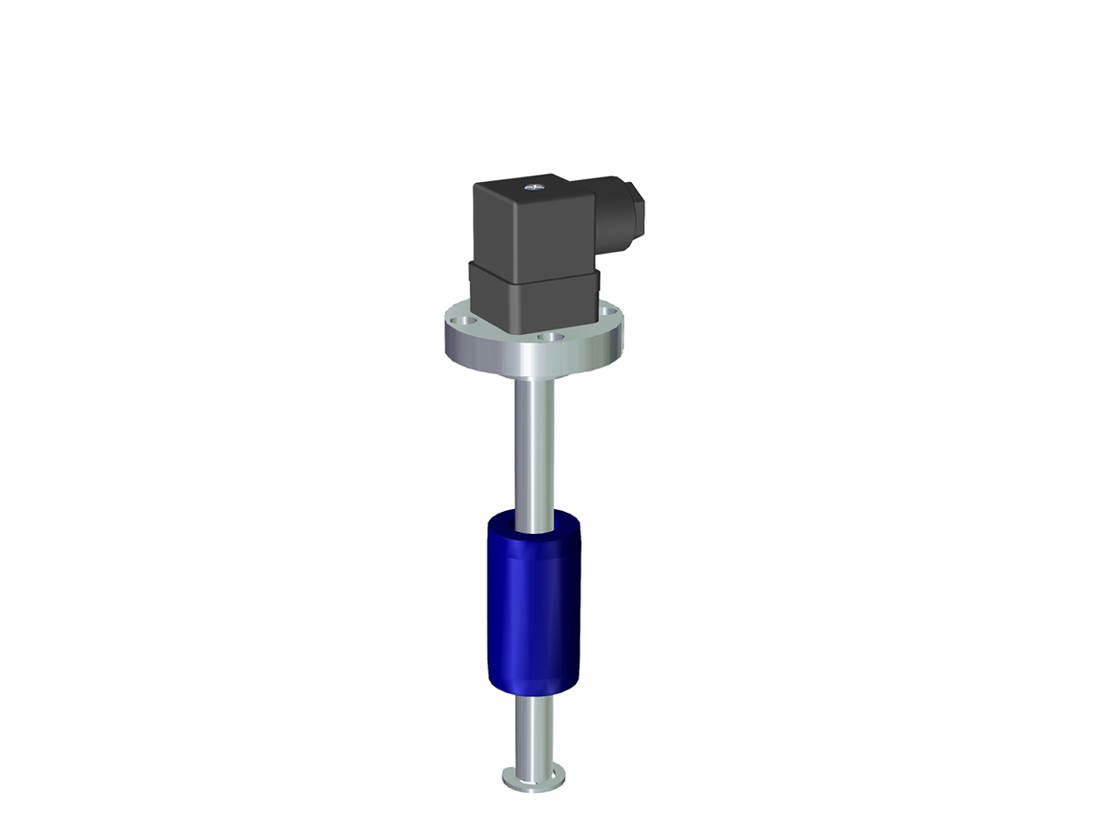

IMN BCM INOX PA

Kód
Cena s DPH 7 345 Kč

Magnetický plovákový spínač v mini provedení IMN BCM INOX PA v provedení smáčených částí z nerez oceli AISI 316 a plováku z polyamidu je určen pro limitní spínání a signalizaci dosažení úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktů umístněných ve vodící tyči v požadovaných úrovních hladiny pomocí permanentního magnetu osazeného v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny jsou spínány reed kontakty v počtu 1-3 ks dle zvolené konfigurace.



Plovákový spínač hladiny je díky své jednoduché konstrukci spolehlivým řešením pro limitní spínání a signalizaci dosažení hladiny kapalin takové povahy, které neznemožní volný pohyb plováku po vodící tyči.



Plovákový spínač lze doporučit pro aplikaci pro kapaliny jako je voda, chladící či topné kapaliny, olej a ropné produkty atd. Pro média s hustotou nižší než 0,6 g/ cm3 lze dodat objemnější plovák s možností aplikace do médií s hustotou již od 0,5 g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás, rádi vám poradíme.





Základní technické parametry:

Počet kontaktů (spínaných úrovní hladin): 1 - 3 dle zvolené konfigurace plovákového spínače
Typy kontaktů: dle volby NO (spínací), NC (rozpínací) nebo NONC (přepínací)
Elektrická zatižitelnost kontaktů: max. výkon 120W/VA, max. napětí 250V, max. proud 3A
Délka vodící tyče: 90...3500 mm
Materiál smáčených částí: nerez ocel SS AISI 316 (1.4401), plovák PA (polyamid) nebo PP (polypropylen) dle volby
Mechanické připojení: nenormalizovaná příruba, průměr 52 mm
Minimální hustota kapaliny: 0,6 g/cm3
Přípustná teplota kapaliny: - 20 až +80 °C
Krytí:
 celkové IP 65, smáčených částí IP 68



Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde:



Nabídku všech typů hladinových spínačů pro kapaliny naleznete zde: Hladinové spínače



Kompletní nabídku všech plovákových spínačů hladiny naleznete zde: Plovákové spínače hladiny



Doporučení pro montáž a zapojení magnetických plovákových spínačů naleznete zde: Plovákový spínač zapojení a instalace
