IMN TC INOX

Kód
Cena s DPH 10 043 Kč

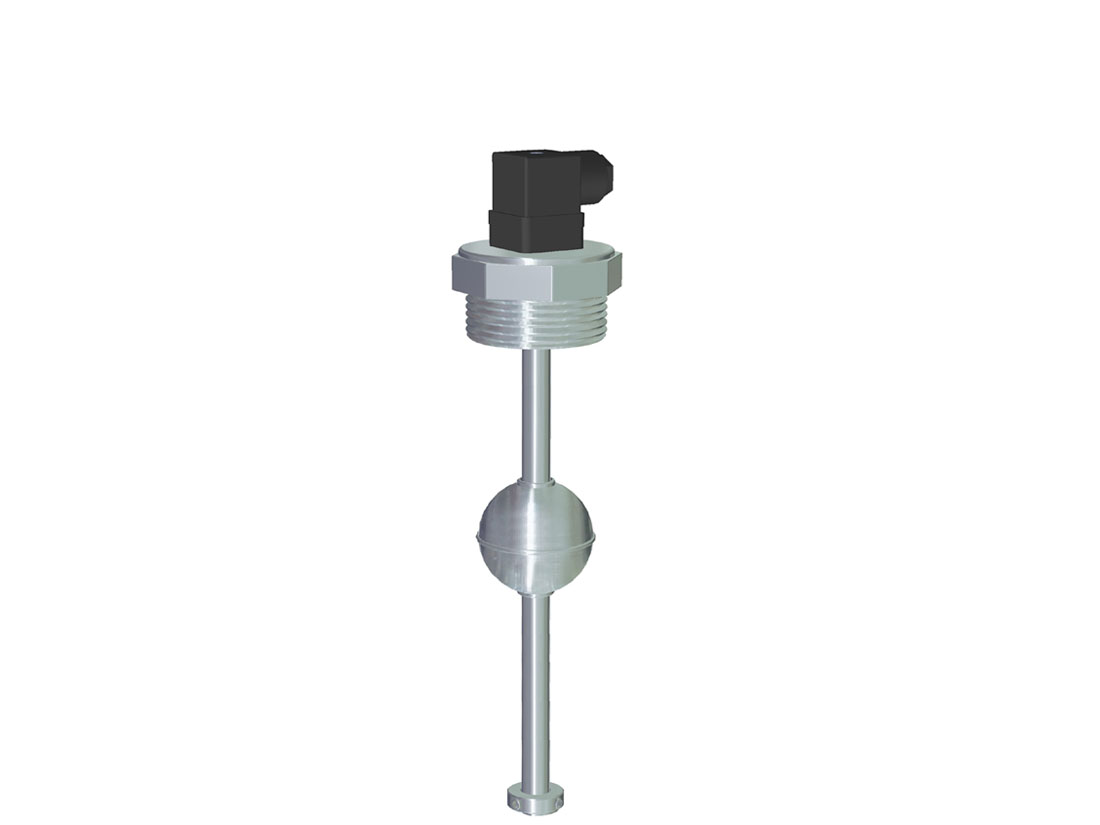

Magnetický plovákový spínač IMN TC INOX v provedení smáčených částí z nerez oceli AISI 316 je určen pro limitní spínání a signalizaci dosažení úrovně hladiny kapalin. Hladinový spínač pracuje na principu spínání reed kontaktů umístněných ve vodící tyči v požadovaných úrovních hladiny pomocí permanentního magnetu osazeného v plováku. V závislosti na pohybu plováku vlivem nárustu a poklesu hladiny jsou spínány reed kontakty v počtu 1-3 ks dle zvolené konfigurace.



Plovákový spínač hladiny je díky své jednoduché konstrukci spolehlivým řešením pro limitní spínání a signalizaci dosažení hladiny kapalin takové povahy, které neznemožní volný pohyb plováku po vodící tyči.



Přístroj lze doporučit pro aplikaci pro kapaliny jako je voda, chladící či topné kapaliny, olej a ropné produkty atd. Pro média s hustotou nižší než 0,7 g/ cm3 lze dodat objemnější plovák s možností aplikace do médií s hustotou již od 0,5 g/cm3. Pokud si nejste jisti vhodností použití tohoto plovákového spínače kontaktujte nás, rádi vám poradíme.



Plovákové spínače řady IMN TC INOX jsou rovněž dodávány v provedení s mechanickým připojením pomocí přírub DN 25-32-40-50-100 a aseptického připojení Triclamp.



Základní technické parametry:

Počet kontaktů (spínaných úrovní hladin): 1 - 3 dle zvolené konfigurace plovákového spínače
Typy kontaktů: dle volby NO (spínací), NC (rozpínací) nebo NONC (přepínací)
Elektrická zatižitelnost kontaktů: max. výkon 120W/VA, max. napětí 250V, max. proud 3A
Délka vodící tyče: 90...3500 mm
Materiál smáčených částí: nerez ocel SS AISI 316 (1.4401)
Připojovací závit: dle volby G 11/2" nebo G 2"
Minimální hustota kapaliny: 0,75 g/cm3
Přípustná teplota kapaliny: - 40 až +125°C
Krytí:
 celkové IP 65, smáčených částí IP 68

Podrobnou technickou dokumentaci k tomuto plovákovému spínači naleznete zde:
